松套法蘭連接涂塑鋼管

產品介紹：

松套法蘭連接涂塑鋼管是一種結合了松套法蘭的靈活性與涂塑鋼管防腐性能的高效管道連接方式，適用于需要一定位移補償或安裝調整的場合。以下是詳細解析：

一、連接原理與結構

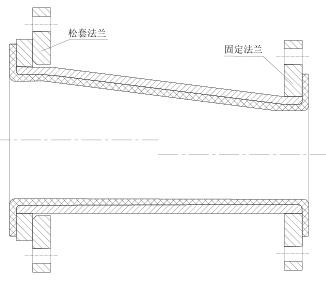

松套法蘭（活套法蘭）由法蘭盤、松套環、螺栓及密封墊片組成。其特點是法蘭盤與鋼管之間通過松套環連接，允許管道在安裝時進行軸向微調或補償熱脹冷縮產生的位移，避免剛性連接導致的應力集中。涂塑鋼管在連接前需先在管端焊接固定法蘭，并進行內外涂塑處理，確保涂層覆蓋焊接區域。

二、連接步驟

1. 焊接法蘭：將法蘭焊接在鋼管兩端，焊接需牢固且表面平整，避免涂層破壞。
2. 涂塑加工：對焊接后的鋼管整體進行拋丸除銹和涂塑處理（如環氧樹脂或聚乙烯），法蘭密封面需保留無涂層區域以保證密封性。

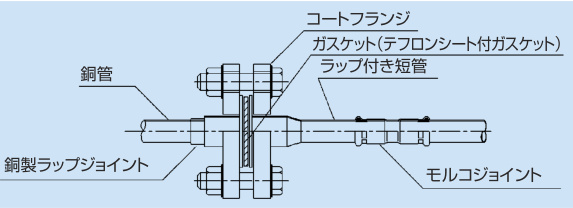

3. 安裝松套法蘭：將松套法蘭套入鋼管，與另一端的固定法蘭對齊，中間加裝聚四氟乙烯或橡膠密封墊片。


4. 螺栓緊固：按對稱順序分次均勻擰緊螺栓，確保法蘭面平行且螺栓伸出螺帽1-3絲扣。

三、優勢特點

1. 靈活性與密封性：松套法蘭允許管道軸向位移，適用于地質沉降或振動頻繁的環境，同時密封墊片（如PTFE）可承受6-8MPa壓力。
2. 防腐性能：涂塑層覆蓋法蘭焊接區域，避免金屬暴露腐蝕，延長使用壽命。
3. 施工便捷：無需現場焊接，減少電火花風險，特別適用于煤礦等防爆場合。
4. 維護方便：松套結構便于拆卸檢修，涂層不易因拆卸受損。

四、適用范圍與注意事項

• 適用場景：給水、消防、化工管道（尤其DN50以上口徑），以及需頻繁拆卸或位移補償?shù)墓こ獭?
• 管徑限制：松套法蘭推薦用于DN50-DN400管道，DN15-DN100可采用螺紋連接補充。
• 關鍵要求：
  • 法蘭需采用磷化鍍鉻或噴塑防腐處理，墊片材質需符合GB/T 9113標準。
  • 禁止直接切割或焊接已涂塑鋼管，避免涂層破壞。

五、技術規范參考

• 安裝標準：需符合《建筑給水鋼塑復合管管道工程技術規程》（CECS 125:2018），優先采用一次安裝法（預制涂塑）或二次安裝法（現場焊接后返廠涂塑）。

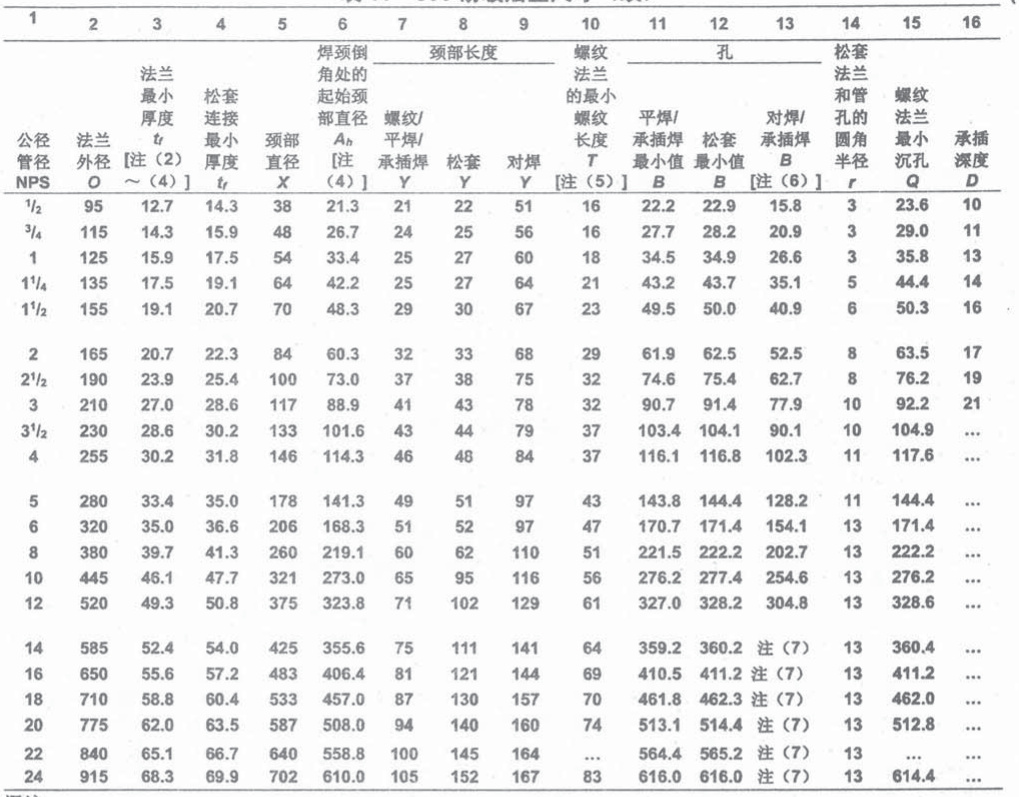

• 螺栓扭矩：按對稱順序分次擰緊，最終扭矩值參考ASME B16.5規范。



六、案例與應用

在煤礦瓦斯排放、熱力管網等場景中，松套法蘭連接涂塑鋼管通過補償管道位移和防腐特性，顯著降低滲漏風險。例如，某給水工程采用DN200涂塑鋼管與松套法蘭連接，成功應對土壤沉降問題，維護周期延長至10年以上。

綜上，松套法蘭連接涂塑鋼管通過結構設計與防腐工藝的結合，在復雜工況下展現出高可靠性與適應性，是現代化管道工程的優選方案。
